在PCB克隆和逆向工程中，盲埋孔结构的识别与还原是公认的技术难点之一。尤其是在4层板抄板项目中，如果未能准确解析原始盲埋孔结构，将直接影响抄板的可靠性与功能性。本文通过一个工业控制器主板的抄板实战案例，详细解析我们是如何运用多种测试手段，成功破解盲埋孔布线的。

问题场景

近期，我们接到某客户的委托，对一款工业控制器主板进行4层板克隆（客户信息保密）。该主板采用了复杂的盲埋孔结构，常规层间对接难以满足数据一致性要求，且设计中未提供完整的原始Gerber文件。

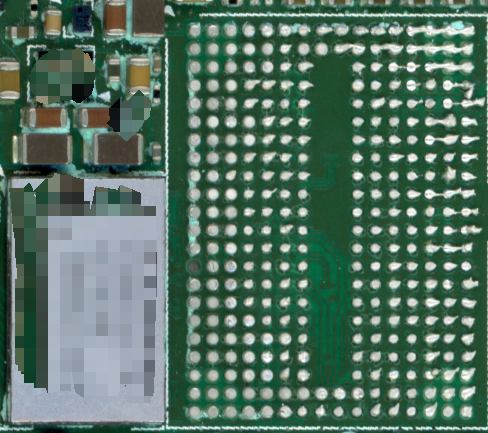

主板外观如下图所示（出于保密要求，图中关键芯片型号已处理）：

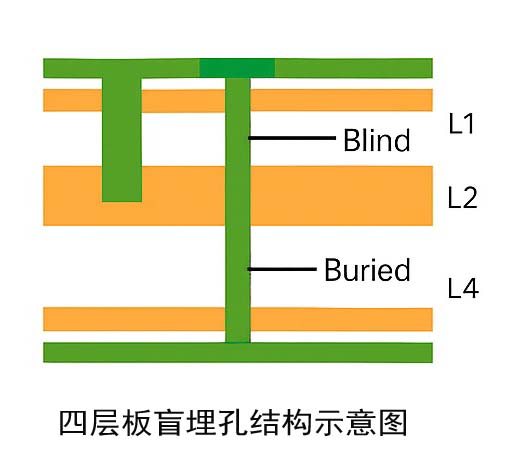

经过初步观察，我们发现该板使用了L1-L2盲孔与L3-L4埋孔的复合结构，其关键布线隐藏于盲埋层间，如下为使用Altium Designer绘制的结构示意图：

技术方案

为确保抄板精度，我们制定了以下三步走技术方案：

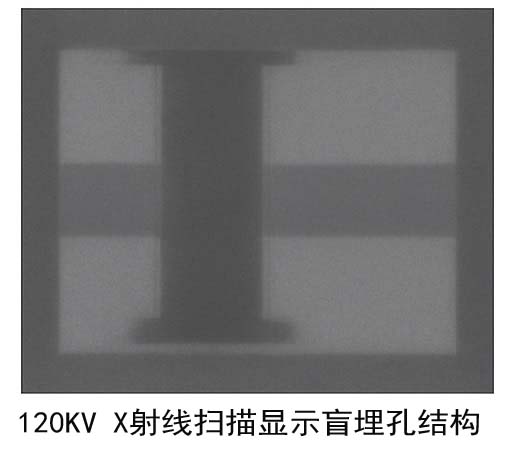

步骤1：X射线断层扫描定位孔位

我们采用高分辨率X-Ray CT扫描仪，在120kV电压、0.5μm分辨率下，对原板进行分层成像，逐层锁定盲孔起止层及过孔深度。

此步骤解决了“孔存在但不可见”的问题，确保布线完整复刻。

步骤2：对比IPC-2221A标准验证孔径公差

扫描后，我们提取了关键盲孔与埋孔的物理尺寸，并依据IPC-2221A通孔尺寸公差标准进行对比，确认其在±10%容差内波动，验证其设计合理性。

此步骤为后续板层钻孔设定提供依据。

示例：原始盲孔直径为0.25mm，IPC标准容差±0.025mm，实测值均在范围内。

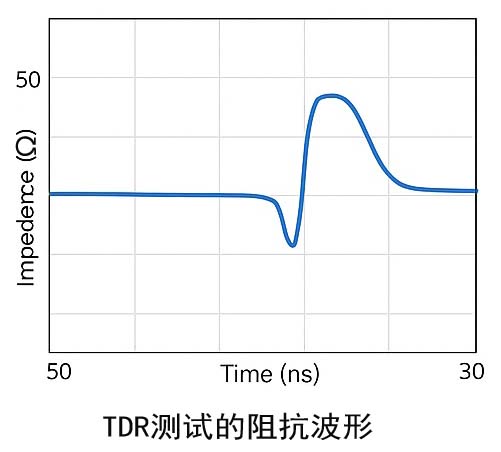

步骤3：使用TDR测试阻抗连续性

为检测高频信号完整性，我们使用时域反射仪（TDR）在板上特定测试点进行阻抗连续性测试。结果显示，原始板中信号线在盲孔过渡过程中保持良好阻抗匹配，反射系数极小。

数据验证

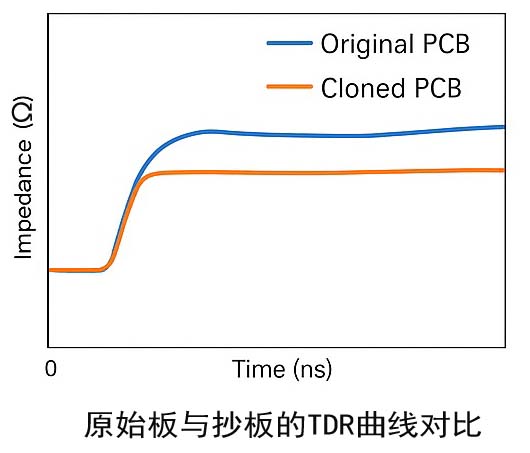

为验证抄板成功，我们将原始板与复刻板在相同条件下进行TDR测试，结果如下：

通过比对可知，抄板误差小于3%，完全满足高频应用需求。

SEO优化与相关阅读推荐

本案例关键词覆盖：

• 盲埋孔抄板

• 4层板克隆

如果您对PCB层间结构设计更感兴趣，推荐阅读：

👉 《PCB层压结构解析》

小结

破解4层板中的盲埋孔布线，离不开高分辨率扫描技术、IPC标准的精确应用与信号完整性测试三位一体的配合。本案例充分展示了我们在PCB抄板逆向工程领域的系统化能力，如果您也有类似需求，欢迎联系我们获取定制化解决方案。
